PŘEHLED LED SPÍNAČŮ A OVLÁDACÍCH PRVKŮ
vhodných pro svítidla z hliníkových profilů osazených LED pásky
vhodných pro svítidla z hliníkových profilů osazených LED pásky
Použití LED pásků je dnes již běžné pro konstrukci moderních, úsporných svítidel. V mnoha případech najdou uplatnění LED pásky nainstalované v hliníkových profilech. Typickým příkladem je osvětlení kuchyňské linky, skříní, chodeb ap. V mnoha případech znesnadňuje instalaci LED osvětlení pro tyto účely nevhodné (nebo žádné) provedení elektroinstalace v prostorech, které chceme osvětlit. Většinou nebývá velký problém někam schovat a připojit potřebný zdroj pro LED (transformátor), ale vyřešit šikovně spínání osvětlení již může být obtížnější. Proto nabízíme několik prvků, jejichž pomocí lze realizovat různé způsoby ovládání LED světla.
Stručný přehled s popisem funkcí (více najdete na stránkách e-shopu po kliknutí na typ):

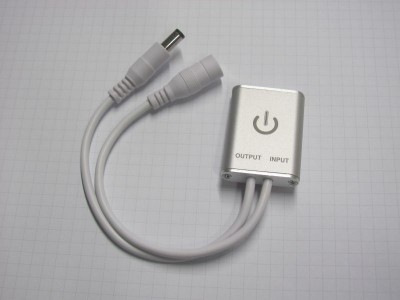

Dotykový spínač přes masiv - QASD2 (kód 100272)
Dotykový spínač určený pro vestavbu např. do skříněk. Detekuje dotyk přes různé nevodivé materiály (sklo, plexisklo, dřevo, dřevotříska atd...), až do tloušťky 20mm.
Dotykový spínač určený pro vestavbu např. do skříněk. Detekuje dotyk přes různé nevodivé materiály (sklo, plexisklo, dřevo, dřevotříska atd...), až do tloušťky 20mm.

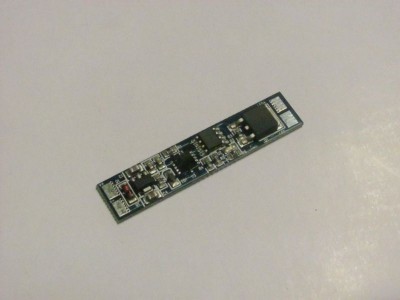

Spínač na mávnutí ruky přes difuzor - QPS01 (kód 100273)
Funkce spínání/vypínání je aktivována přiblížením nebo pomalým pohybem ruky v oblasti dosahu senzoru - přibližně do 5cm. Každým mávnutím nebo přiblížením je spínač uveden do opačného stavu tj. prvním mávnutím v oblasti senzoru spínač sepne koncové LED osvětlovací zařízení, dalším mávnutím vypne. Výhodou je, že není nutné pro senzor vrtat otvor do difuzoru, funguje přes něj.
Funkce spínání/vypínání je aktivována přiblížením nebo pomalým pohybem ruky v oblasti dosahu senzoru - přibližně do 5cm. Každým mávnutím nebo přiblížením je spínač uveden do opačného stavu tj. prvním mávnutím v oblasti senzoru spínač sepne koncové LED osvětlovací zařízení, dalším mávnutím vypne. Výhodou je, že není nutné pro senzor vrtat otvor do difuzoru, funguje přes něj.

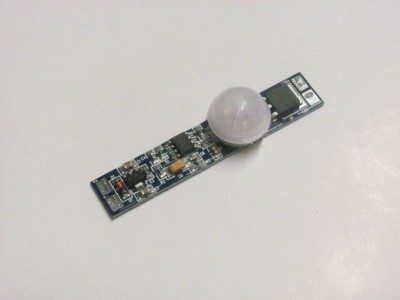

PIR spínač s pevně osazeným senzorem - QPSW02 (kód: 100269)
Spíná automaticky při přiblížení a pohybu části lidského těla ve vzdálenosti do 2m od senzoru a zůstává sepnuté po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se přibližně 50s po vystoupení osoby z dosahu senzoru.
Spíná automaticky při přiblížení a pohybu části lidského těla ve vzdálenosti do 2m od senzoru a zůstává sepnuté po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se přibližně 50s po vystoupení osoby z dosahu senzoru.

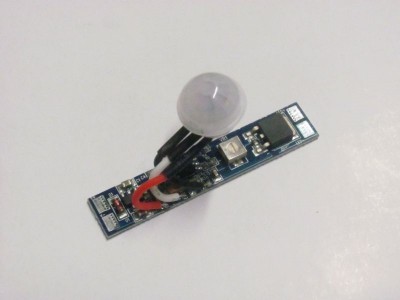

PIR spínač s nastavitelným časem sepnutí - QPSW01T (kód: 100268)
Spíná automaticky při přiblížení a pohybu části lidského těla ve vzdálenosti cca 2m od senzoru a zůstává sepnuté po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se podle nastavené doby vypnutí po vystoupení osoby z dosahu senzoru v rozsahu 6-70s.
Spíná automaticky při přiblížení a pohybu části lidského těla ve vzdálenosti cca 2m od senzoru a zůstává sepnuté po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se podle nastavené doby vypnutí po vystoupení osoby z dosahu senzoru v rozsahu 6-70s.

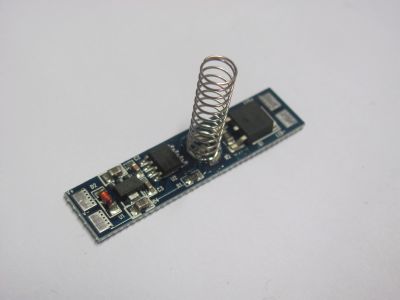

Dotykový spínač/stmívač – QTSD12 (kód: 100258)
Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Krátký dotyk spíná do plného svitu nebo vypíná LED zařízení. Dlouhý dotyk způsobuje plynulé stmívání nebo rozsvěcování při zapnutém stavu. Přítomnost napájecího napětí je indikována svitem modré LED umístěné pod pružinou.
Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Krátký dotyk spíná do plného svitu nebo vypíná LED zařízení. Dlouhý dotyk způsobuje plynulé stmívání nebo rozsvěcování při zapnutém stavu. Přítomnost napájecího napětí je indikována svitem modré LED umístěné pod pružinou.
Dotykový spínač/stmívač s pamětí – QTSD13 (kód: 100279)
Provedení a funkce odpovídá předchozímu typu s tím rozdílem, že si spínač "pamatuje" poslední úroveň nastaveného jasu a při opětovném dotyku - sepnutí - aktivuje LED osvětlení do úrovně jasu, která byla nastavena před posledním vypnutím.
Provedení a funkce odpovídá předchozímu typu s tím rozdílem, že si spínač "pamatuje" poslední úroveň nastaveného jasu a při opětovném dotyku - sepnutí - aktivuje LED osvětlení do úrovně jasu, která byla nastavena před posledním vypnutím.
Spínač na mávnutí ruky - QIR-SW003 (kód: 100285)
Funkce spínání/vypínání je aktivována přiblížením nebo pomalým pohybem ruky v oblasti dosahu senzoru 5–10 cm. Každým mávnutím nebo přiblížením je spínač uveden do opačného stavu tj. prvním mávnutím v oblasti senzoru spínač sepne koncové osvětlovací zařízení, dalším mávnutím vypne. Po připojení napájení ke je spínač ve stavu "vypnuto". Senzor pracuje na principu detekce v IR spektru (infra red = infračervený).
Funkce spínání/vypínání je aktivována přiblížením nebo pomalým pohybem ruky v oblasti dosahu senzoru 5–10 cm. Každým mávnutím nebo přiblížením je spínač uveden do opačného stavu tj. prvním mávnutím v oblasti senzoru spínač sepne koncové osvětlovací zařízení, dalším mávnutím vypne. Po připojení napájení ke je spínač ve stavu "vypnuto". Senzor pracuje na principu detekce v IR spektru (infra red = infračervený).

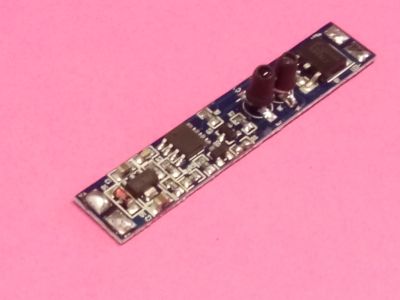

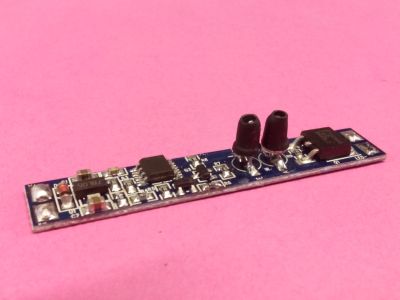

Spínač skříňový, dveřní - QIR-SW004 (kód: 100282)
Funkce spínání/vypínání je aktivována oddálením/přiblížením předmětu v dosahu senzoru. Přiblížením je spínač uveden do stavu "vypnuto", oddálením předmětu od senzoru spínač sepne koncové osvětlovací zařízení. Příkladem je osvětlení vnitřního prostoru skříně, kdy senzor detekuje přiblížení (vypne světlo) nebo oddálení (zapne světlo) dveří skříně. Zóna detekce je 5-10 cm od senzoru. Senzor pracuje na principu detekce v IR spektru (infra red = infračervený).
Funkce spínání/vypínání je aktivována oddálením/přiblížením předmětu v dosahu senzoru. Přiblížením je spínač uveden do stavu "vypnuto", oddálením předmětu od senzoru spínač sepne koncové osvětlovací zařízení. Příkladem je osvětlení vnitřního prostoru skříně, kdy senzor detekuje přiblížení (vypne světlo) nebo oddálení (zapne světlo) dveří skříně. Zóna detekce je 5-10 cm od senzoru. Senzor pracuje na principu detekce v IR spektru (infra red = infračervený).

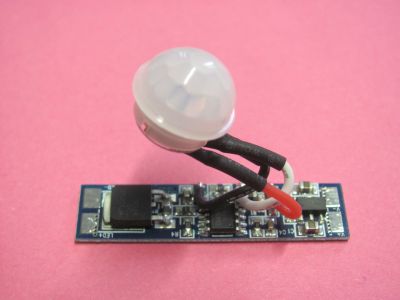

Pohybový spínač s PIR čidlem – QPSW01 (kód: 100270)
Spíná automaticky při přiblížení části lidského těla ve vzdálenosti do 2m od senzoru a zůstává sepnuto po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se přibližně 40-45s po vystoupení osoby z dosahu senzoru. V případě umístění senzoru nad plošným spojem je doporučená hloubka profilu ≥10mm.
Spíná automaticky při přiblížení části lidského těla ve vzdálenosti do 2m od senzoru a zůstává sepnuto po dobu přítomnosti osoby v uvedené vzdálenosti. Vypíná se přibližně 40-45s po vystoupení osoby z dosahu senzoru. V případě umístění senzoru nad plošným spojem je doporučená hloubka profilu ≥10mm.

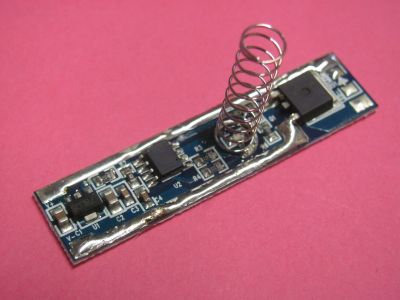

Spínač postupný se čtyřmi úrovněmi – QTDS11 (kód: 100255)
Spínač spíná ve čtyřech krocích na 25, 50, 75 a 100% intenzity světla. Dalším dotykem vypíná. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem.
Spínač spíná ve čtyřech krocích na 25, 50, 75 a 100% intenzity světla. Dalším dotykem vypíná. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem.

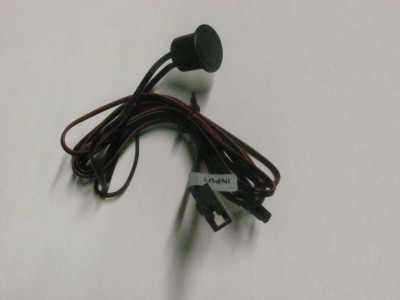

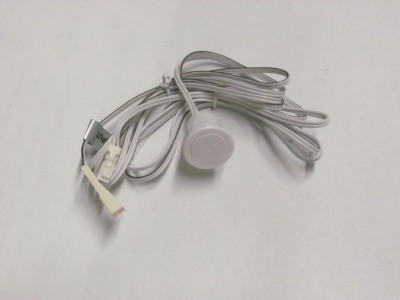

Dotykový spínač knoflíkový vestavný - (kód: 100274, 100275)
Krátkým dotykem spínač sepne. Dlouhým dotykem v sepnutém stavu snižuje intezitu připojeného LED světelného zařízení. Opětovným delším dotykem zvyšuje intenzitu osvětlení. Krátkým dotykem v sepnutém stavu vypíná LED osvětlení. Spínač si pamatuje poslední nastavenou úroveň osvětlení a při opětovném sepnutí ji zachová. Od spínače vede dvojlinka ke zdroji i ke koncovému zařízení.
